Токарно-карусельные станки с ЧПУ: виды, устройство и область применения

Токарно-карусельный станок представляет собой тяжелое промышленное оборудование, предназначенное для обработки заготовок, чей вес или габариты делают невозможным их закрепление на стандартных горизонтальных станках. Основной конструктивной особенностью является вертикальное расположение шпинделя, что позволяет устанавливать массивные детали на горизонтально расположенную планшайбу. Использование систем числового программного управления (ЧПУ) превращает эти установки в высокотехнологичные центры, способные выполнять сложнейшие операции с минимальным участием оператора.

Конструктивные особенности и ключевые узлы токарно-карусельных станков

Современный токарно-карусельный станок с ЧПУ — это жесткая и виброустойчивая система, состоящая из нескольких базовых модулей.

• Основание и станина.

Изготавливаются из высокопрочного чугуна методом литья. Это обеспечивает необходимую массу для гашения вибраций, возникающих при обработке тяжелых деталей на высоких скоростях.

• Планшайба.

Круглый рабочий стол, на котором фиксируется заготовка. Горизонтальное положение позволяет детали удерживаться за счет собственного веса, что упрощает центрирование и снижает нагрузку на зажимные кулачки.

• Шпиндельный узел.

Обеспечивает вращение планшайбы. В современных моделях используются мощные приводы и прецизионные подшипники, гарантирующие точность вращения даже при многотонных нагрузках.

• Суппортная группа.

Включает вертикальные и боковые суппорты. Они перемещают режущий инструмент по заданным координатам. Наличие ЧПУ позволяет осуществлять перемещение по нескольким осям одновременно.

• Револьверная головка.

Узел, в котором закрепляется набор инструментов (резцы, сверла, зенкеры). Смена инструмента происходит автоматически по команде программы, что значительно сокращает время, нужное для замены их вручную.

Классификация карусельных станков

В зависимости от конструктивной схемы и производственных задач выделяют два основных типа станков.

Одностоечные станки

Применяются для обработки деталей диаметром до 1500–1600 мм. Конструкция включает одну вертикальную колонну (стойку), по направляющим которой перемещается траверса с суппортом. Такие установки компактнее и эффективнее на средних производствах.

Двухстоечные станки

Предназначены для сверхтяжелых и крупногабаритных заготовок диаметром свыше 2000 мм (вплоть до 10–15 метров). Портальная конструкция с двумя стойками и соединительной перекладиной обеспечивает максимальную жесткость. Это позволяет устанавливать одновременно несколько суппортов для параллельной обработки разных поверхностей одной детали.

Преимущества автоматизации с ЧПУ

Внедрение компьютерного управления радикально меняет эффективность металлообработки. Блок ЧПУ контролирует траекторию движения резца с точностью до микрона.

• Повторяемость. В серийном производстве каждая последующая деталь 100% идентична предыдущей, что исключает брак по вине человеческого фактора.
• Сложные профили. ЧПУ позволяет вытачивать криволинейные поверхности, нарезать нестандартную резьбу и выполнять фрезерование под любым углом.
• Оптимизация режимов. Программа автоматически корректирует скорость вращения планшайбы при изменении диаметра обработки (постоянная скорость резания), что улучшает чистоту поверхности и бережет инструмент.

Сферы эксплуатации и назначение

Токарно-карусельное оборудование незаменимо в отраслях, связанных с тяжелым машиностроением.

• Энергетика: обработка роторов турбин, корпусов реакторов и огромных фланцев.
• Авиастроение: изготовление дисков компрессоров и деталей реактивных двигателей.
• Железнодорожная отрасль: обточка колесных пар и элементов тяговых двигателей.
• Нефтегазовый сектор: создание запорной арматуры высокого давления и бурового оборудования.

Алгоритм работы на станке

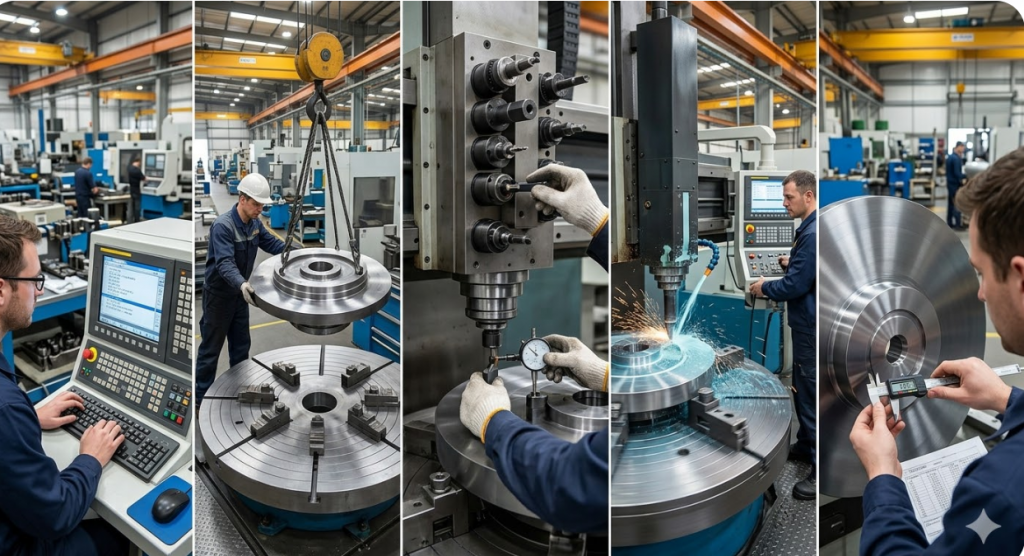

Процесс обработки на карусельном станке с ЧПУ включает следующие этапы:

1. Подготовка: написание или загрузка управляющей программы через интерфейс ЧПУ.
2. Установка: деталь фиксируется на планшайбе. При необходимости используются специальные приспособления для выверки оси.
3. Наладка: установка инструмента в гнезда револьверной головки и привязка их координат к "нулю" детали.
4. Цикл обработки: запуск программы. Оператор контролирует процесс, следя за подачей смазочно-охлаждающей жидкости и состоянием режущей кромки.
5. Контроль: измерение готового изделия без снятия с планшайбы для подтверждения точности.

Обслуживание токарно-карусельных станков

Учитывая сложность механизмов и высокие нагрузки, оборудование требует регулярного технического контроля. Износ направляющих, люфты в ШВП или сбои в электронике могут привести к дорогостоящему простою.

Для поддержания заводских характеристик точности рекомендуется своевременно проводить профессиональный сервис. Подробнее об услугах по восстановлению геометрии и электроники можно узнать в разделе ремонт карусельных станков.

Если ваше предприятие использует широкий парк оборудования, может потребоваться комплексный ремонт токарных станков. При расчете бюджета важно понимать, что рыночная цена на запчасти и комплектующие может варьироваться. Окончательная стоимость ремонта токарных станков формируется после проведения дефектовки и оценки состояния узлов системы ЧПУ.
