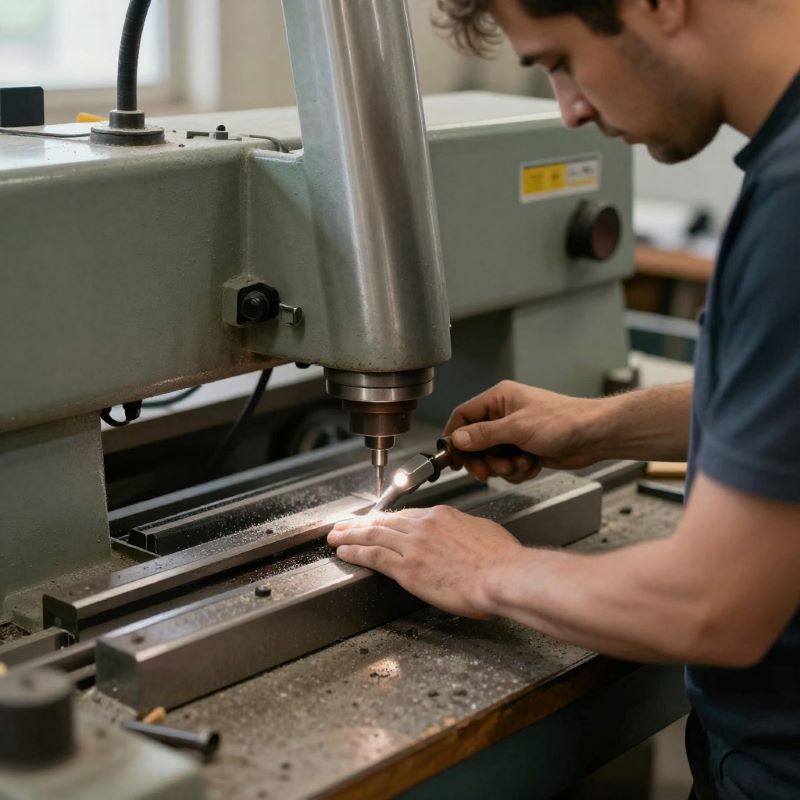

Что такое настройка фрезерного станка на самом деле? Разбираем мифы и практику

Вы слышали термин «настройка фрезерного станка», но часто сталкиваетесь с путаницей? Операторы называют настройкой одно, а инженеры - совершенно другое? В этой статье мы простыми словами разберем, что такое настройка фрезерного станка на самом деле.

Путаница в терминах часто ведет к ошибкам в работе, браку деталей и недопониманию в цеху. Кто-то считает, что достаточно просто зажать фрезу, а кто-то тратит часы на выверку геометрии. Чтобы разобраться в вопросе досконально, важно изучить профессиональную настройку фрезерных станков, которая включает в себя как оперативную подготовку, так и глубокую метрологическую проверку.

Эта статья - исчерпывающий гид, который разделит понятия «переналадка» и «калибровка», покажет их роль в производстве и объяснит, как получить правильный станок, готовый к высокоточной работе.

Настройка или переналадка станка: разбираемся в терминах

В профессиональной среде под общим словом «настройка» скрываются два принципиально разных процесса. Если их смешивать, невозможно добиться стабильного качества.

Переналадка (оперативная настройка)

Это ежедневная подготовка оборудования к выполнению конкретной операции или выпуску новой детали.

• Кто делает? Оператор или наладчик.
• Цель наладки - быстро и правильно запустить производство конкретного изделия.
• Аналогия действия ­– подготовка духовки к выпечке пирога (нужная температура, время под конкретный рецепт).

Калибровка и регулировка (точная настройка)

Это проверка и восстановление базовой геометрической точности станка как единицы оборудования.

• Кто делает? Квалифицированный инженер-сервисник или метролог.
• Цель - вернуть станку его «паспортную» точность, устранить люфты и биения.
• Аналогия действия - проверка и выравнивание духового шкафа с помощью термометров, чтобы во всех углах температура была строго одинаковой и соответствовала датчикам.

Именно это и есть калибровка фрезерного станка.

Как проходит переналадка фрезерного станка

Как настроить фрезерный станок? Все зависит от его типа. Рассмотрим алгоритмы для двух основных категорий.

На универсальном (ручном) фрезерном станке

Здесь все держится на мастерстве и «глазе» мастера. Пошаговые действия:

• Подготовка

Изучение чертежа, подбор нужного инструмента (торцевые, концевые фрезы) и оснастки (тиски, прихваты).

• Установка и выверка заготовки

Базирование с помощью индикатора часового типа, чтобы деталь стояла идеально ровно относительно осей.

• Установка инструмента

Закрепление фрезы в шпинделе с обязательной проверкой на биение.

• Режимы резания

Ручной расчет и установка оборотов шпинделя и скорости подачи.

• Позиционирование

Касание заготовки инструментом и обнуление лимбов или цифровой индикации (УЦИ).

На фрезерном станке с ЧПУ

В вопросе того, как настроить ЧПУ, на первый план выходит работа с программным интерфейсом и автоматикой. Пошаговые действия мастера:

• Подготовка УП

Написание и проверка управляющей программы в CAM-системе.

• Определение нулевой точки (Work Zero)

Установка заготовки и привязка систем координат станка к детали (G54-G59).

• Настройка инструмента

Ключевой этап. Проводится замер длины и радиуса каждой фрезы, ввод компенсаций (Tool Offsets) в таблицу инструментов.

• «Сухой» прогон

Запуск программы без материала или на безопасной высоте для проверки траекторий.

• Первая деталь

Запуск обработки с контролем первого изделия и, при необходимости, финальная корректировка смещений.

Что такое калибровка и регулировка станка?

Если переналадка - это «программирование» станка на выполнение задачи, то калибровка - это «лечение» самого «организма» станка. Даже если оператор знает, как настроить фрезерный станок идеально, он не получит точную деталь на «кривом» железе.

Когда это необходимо:

• После транспортировки и установки на новом месте.
• После серьезных столкновений (аварий) шпинделя с оснасткой.
• При появлении системного брака (когда размеры «уплывают» на всех деталях).
• Раз в полгода-год для профилактики.

Основные виды работ при калибровке:

• Проверка геометрии, выверка плоскостности стола и перпендикулярности осей относительно друг друга.

• Компенсация люфтов, программная или механическая настройка зазоров в передачах.

• Калибровка ШВП, использование лазерного интерферометра для компенсации погрешности шага шарико-винтовой пары.

• Проверка шпинделя, замер биения и осевого люфта.

Почему важна правильная настройка станка?

Ошибки на любом из этапов стоят дорого. Правильная настройка станка - это не роскошь, а необходимость.

Последствия ошибок переналадки экономически невыгодны. Это брак деталей и несоответствие допускам, плохая шероховатость поверхности. Неверно заданные режимы или компенсации мгновенно «убивают» дорогие фрезы. Как следствие длительные простои, а каждая минута переделки, настройки - это потерянные деньги компании.

Последствия отсутствия калибровки

Может возникнуть так называемая «неустранимая погрешность», когда деталь идеально выставлена, но станок сам будет «врать» при перемещении на 100 мм.

Происходит быстрый износ узлов, т.к. неотрегулированный станок изнашивает направляющие и подшипники в несколько раз быстрее.

В этом случае предприятие начнет гнать брак, а это – потеря доверия. Клиенты не будут работать с поставщиком, у которого качество деталей плавает от партии к партии.

Настройка фрезерного станка - это комплексный процесс. Пока переналадка отвечает за конкретную деталь и текущую задачу, калибровка обеспечивает общую работоспособность и точность оборудования. Только сочетание этих процессов позволяет получить правильный станок, который будет служить долго и приносить прибыль.

Грамотное выполнение обоих этапов - основа качества, производительности и безопасности на любом современном производстве.

Нужна профессиональная калибровка фрезерного станка с ЧПУ? Оставьте заявку на нашем сайте, и инженеры проведут полную диагностику и настройку всего оборудования!

Частые вопросы (FAQ)

Что такое настройка инструмента на фрезерном станке с ЧПУ?

Это процесс точного замера вылета (длины) и рабочего радиуса каждой фрезы. Эти данные вносятся в память контроллера как смещения (offsets), чтобы система ЧПУ могла точно рассчитать траекторию движения центра шпинделя с учетом реальных размеров инструмента.

Как часто нужно делать калибровку фрезерного станка?

Стандартная рекомендация для производств с высокой загрузкой — один раз в 6–12 месяцев. Однако после любых перемещений станка, ремонта или серьезных «ударов» (аварийных остановок при столкновении) проверка геометрии обязательна.
