Что такое шпиндель станка и зачем его ремонтировать

Шпиндель - это ключевой элемент в конструкции станков и инструментов, обеспечивающий вращательное движение рабочего органа. От его исправной работы зависит точность, стабильность и производительность обработки. Даже незначительные отклонения в работе могут привести к браку, простою и дорогостоящим последствиям. И нередко вовремя проведенный ремонт шпинделя избавляет от более серьезных финансовых затрат.

Что такое шпиндель станка

Шпиндель - вращающийся узел, который служит для передачи крутящего момента рабочему инструменту. Он используется в самых разных типах оборудования: от ручных дрелей до высокоточных станков с ЧПУ.

Основные элементы:

• вал;

• подшипники;

• корпус;

• система охлаждения.

Шпиндели используются в станках для металло- и деревообработки, фрезерных и токарных станках с ЧПУ. А также в шлифовальных машинах, бурильных установках и другом специализированном оборудовании.

Признаки неисправности шпинделя

Вот ключевые из них:

• повышенная вибрация и биение в процессе работы;

• необычные шумы - гул, скрежет, посторонние звуки;

• нарушение точности - заметные отклонения от заданных размеров;

• перегрев, появление запаха гари или даже дыма;

• самопроизвольная остановка при нагрузке.

Основные причины поломок шпинделя

Они бывают вызваны следующими факторами:

• износ подшипников;

• механические перегрузки;

• загрязнение;

• нарушения в системе смазки и охлаждения;

• ошибки при настройке.

Зачем ремонтировать шпиндель

Своевременный ремонт шпиндельных узлов может избавить от множества проблем и серьезных финансовых затрат. Он позволяет:

• Сэкономить бюджет. Ремонт в разы дешевле покупки нового узла.

• Сохранить точность. Восстановление заводских параметров обработки.

• Продлить срок службы оборудования. Предотвращение более серьезных аварий.

• Сократить время простоя. Оперативное восстановление вместо длительного ожидания поставки нового шпинделя.

Этапы ремонта шпинделя

Ремонт шпинделей станков включает в себя несколько этапов. Рассмотрим их ниже.

Диагностика

Специалисты проводят комплексную проверку состояния шпинделя, оценивая биение, уровень вибраций, температуру нагрева и точность вращения.

Разборка, очистка, дефектовка

Шпиндель аккуратно разбирается на составные части, каждая из которых тщательно очищается от загрязнений и следов износа. Затем проводится дефектовка - эксперты визуально и инструментально оценивают состояние всех элементов, выявляя те, что нуждаются в замене или восстановлении.

Замена элементов

Изношенные подшипники, уплотнения и поврежденные детали заменяются новыми, соответствующими техническим требованиям оригинального изделия. Если посадочные места разбиты или повреждены, выполняется их восстановление с точностью до сотых долей миллиметра.

Балансировка и тестирование

Отремонтированный шпиндель проходит обязательную динамическую балансировку, чтобы исключить вибрации при высоких оборотах. Далее следуют стендовые испытания. Контролируются температура, плавность хода, уровень шума, стабильность работы на всех режимах.

Установка и проверка на оборудовании

Шпиндель устанавливается обратно в станок или оборудование. Финальный этап — проверка работы в реальных условиях с измерением точности обработки, стабильности вращения, соответствия заводским параметрам.

Когда ремонт шпинделя невозможен

Иногда ремонт шпинделей нецелесообразен ни с технической точки зрения, ни с финансовой. Здесь речь идет, как правило о серьезных механических повреждениях (трещины, деформации, поломки вала), полном износе посадочных мест, когда невозможно надежно зафиксировать новые подшипники или высокой стоимости ремонта, если восстановление может обойтись дороже, чем покупка нового шпинделя. В таких случаях рекомендована замена всего узла.

Профилактика поломок шпинделя

Чтобы не доводить дело до поломки и дорогостоящего ремонта, важно придерживаться простых правил обслуживания:

• регулярная смазка и очистка узла;

• соблюдение рабочих режимов - особенно при длительной и интенсивной работе;

• контроль температуры и вибраций во время работы;

• использование качественных расходных материалов - подшипников, смазок, уплотнений.

Шпиндель - это один из наиболее важных узлов станка, напрямую влияющий на точность, качество и стабильность обработки. Его техническое состояние критично для всего производственного процесса. Своевременный ремонт позволяет не только избежать дорогостоящих простоев, но и поддерживать эффективность оборудования на высоком уровне. А чтобы ремонт был действительно эффективным, его стоит доверять профессионалам, обладающим опытом, точными инструментами и знаниями специфики конкретного шпинделя.

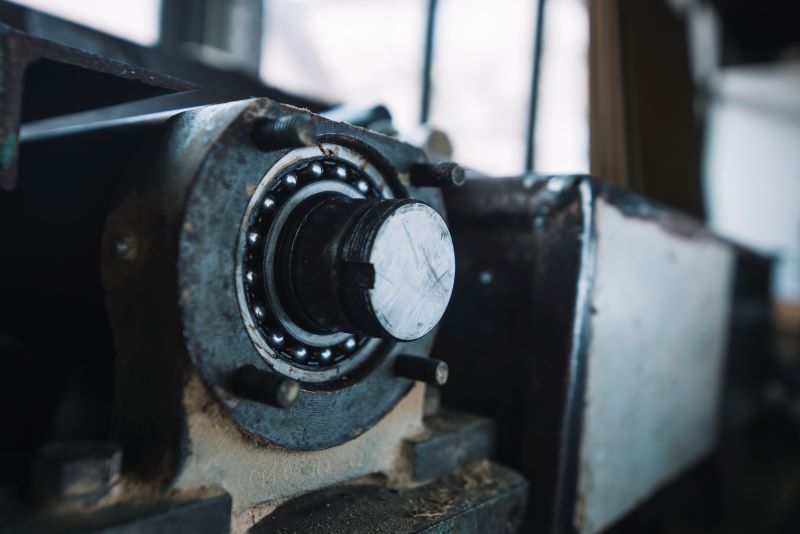

В статье использовано изображение от Freepik https://ru.freepik.com/free-photo/saw-close-up_1975580.htm#fromView=image_search&page=1&...
